При проектировании современных архитектурных входов, крытых переходов и мансардных окон безопасность и долговечность имеют первостепенное значение. Среди всех решений архитектурного остекления навесы из ламинированного стекла стали золотым стандартом для элитных жилых и коммерческих проектов.
Независимо от того, являетесь ли вы архитектором, подрядчиком или владельцем здания, выбор правильной конфигурации стекла, понимание ценовых компромиссов и обеспечение надлежащей гидроизоляции являются важными шагами на пути к успешному проекту.

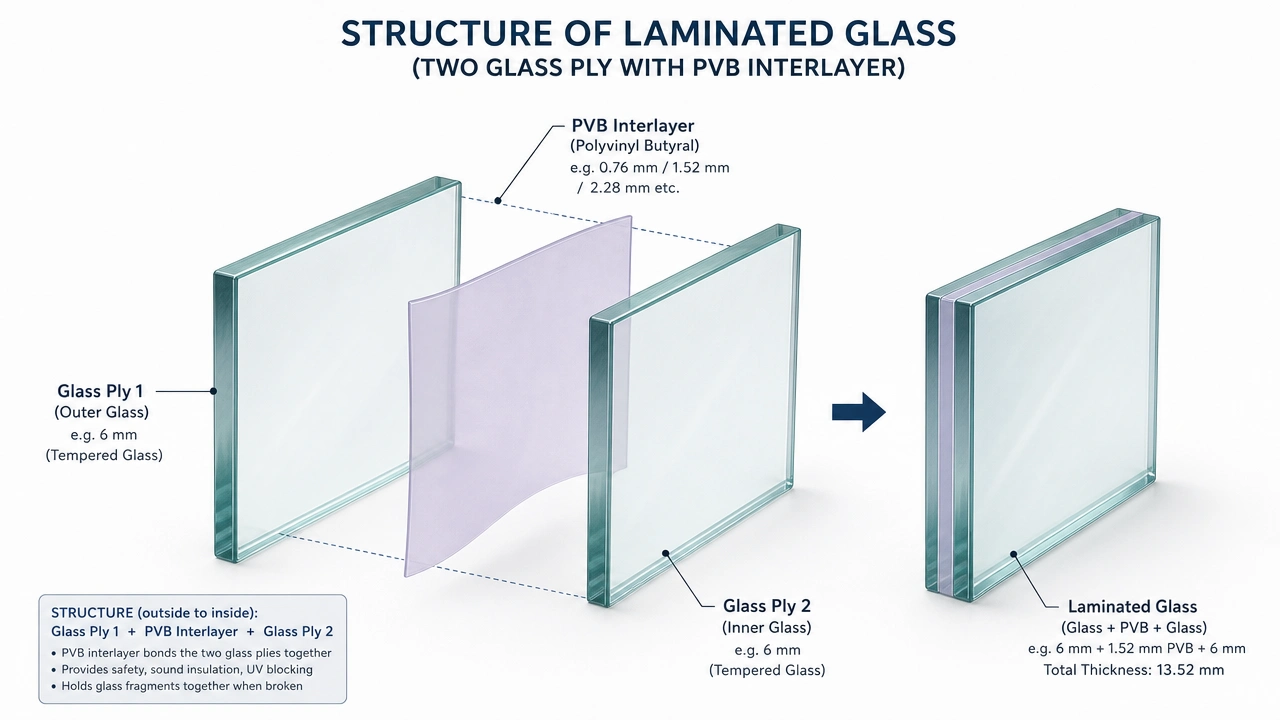

Навес из многослойного стекла создается путем соединения двух или более листов стекла с промежуточным слоем из высокопрочного полимера — обычно ПВБ (поливинилбутираль) или SGP (SentryGlas® Plus) — под действием тепла и сильного давления.
Нулевая опасность падения (безопасность прежде всего): даже если стекло разобьется из-за сильного удара или термического напряжения, осколки плотно прилипнут к внутреннему промежуточному слою, предотвращая попадание опасного «стеклянного дождя» на пешеходов внизу.
Устойчивость к ударам и нагрузкам: рассчитан на сильный снегопад, град, высокоскоростные ветровые нагрузки и падающие предметы.
Изоляция от ультрафиолета и шума: блокирует более 99% вредных ультрафиолетовых лучей, значительно ослабляя акустику дождя по сравнению с цельными металлическими листами или панелями из поликарбоната.
Выбор промежуточного материала напрямую определяет структурную прочность навеса после разрушения и его долговременную прозрачность.
Производительность | Прослойка ПВБ (стандартный выбор) | Промежуточный слой SGP Ionoplast (Премиум/Сверхмощный) |
Прочность на разрыв | Стандартное сопротивление разрыву | В 5 раз прочнее, чем ПВБ |
Жесткость/модуль изгиба | Прогибается при поломке | В 100 раз жестче, чем ПВБ (сохраняет несущую способность даже при разрушении) |
Влагостойкость | Подвержен расслоению кромок при воздействии стоячей воды с течением времени. | Чрезвычайно низкое поглощение влаги; идеально подходит для открытых краев без рамки |
Лучше всего подходит для | Каркасные жилые навесы, стандартные коммерческие входы | Навесы с точечной опорой (паукообразные), большие консоли, открытые края. |
Совет по стеклянной подложке: сочетание листов полностью закаленного или термоупрочненного (полузакаленного) стекла с ПВБ или SGP исключает риск самовзрыва, обеспечивая при этом максимальную жесткость.
Выбор правильной толщины зависит от расстояния между консолью навеса (наружная проекция).
Маленькая консоль ( < 1,2 метра): 5 мм + прослойка 0,76 мм + прослойка 5 мм или 6 мм + 1,14 мм + закаленное многослойное стекло толщиной 6 мм.
Средняя консоль (от 1,2 до 2,0 м): 8 мм + промежуточный слой 1,52 мм + закаленное многослойное стекло 8 мм (стандартная конфигурация).
Большие консольные/точечные опоры (> 2,0 м): 10 мм + 1,52 мм SGP + 10 мм или 12 мм + 1,52 мм SGP + 12 мм сверхпрозрачное ламинированное стекло SGP.
Плотность стекла стандартно рассчитывается на уровне 25 кН/м³ ( 2500 кг/м³ )..
Для стандартного купольного стекла 8 мм + 1,52 мм + 8 мм :
Эффективная толщина стекла: 16 мм = 0,016 м
Собственный вес на единицу площади (собственная нагрузка):
0,016 м X 2500 кг/м³ = 40 кг/м² (0,4 кН/м²)
Пример расчета: для навеса длиной 1,8 м и шириной 3,0 м (площадь = 5,4 м² ):
Общий вес стекла = 5,4 м² X 40 кг/м² = 216 кг.
Примечание. Несущая конструкция из стальной конструкции должна учитывать собственные нагрузки, умноженные на коэффициент запаса прочности, а также снеговые нагрузки ( > 0,5 кН/м² ) и динамические ветровые нагрузки..
Бюджетирование всегда является важным фактором при принятии решений по проекту.
Стоимость необработанного промежуточного слоя: одна пленка SGP стоит в 4–6 раз дороже , чем стандартная пленка PVB.
Стоимость готового проекта навеса: переход с PVB на SGP обычно увеличивает общий бюджет установленного навеса на 30–80 %..
8 мм + промежуточный слой + 8 мм )Открытый текст
[Решение PVB] ├── Стекло и пленка PVB: 200–320 долларов США/м² └── Общая стоимость проекта (сталь + установка): 600–1000 долларов США/м² [Решение SGP] ├── Стекло и пленка SGP: 400–600 долларов США/м² └── Общая стоимость проекта (сталь + установка): 800 долларов США - 1600 долл. США/м²
Если ваш проект представляет собой безрамную конструкцию, с крестовиной или большую консольную конструкцию (> 1,8 м) , в которой края стекла подвергаются непосредственному воздействию дождя и влажности, SGP стоит каждого пенни, чтобы предотвратить расслоение краев и катастрофическое разрушение. Для небольших жилых навесов с полным каркасом ПВБ остается наиболее экономичным выбором..
Для длинных консолей (например, высотой 1,8 м) вибрация, вызванная ветром, и тепловое расширение вызывают незначительные движения. Использование исключительно поверхностного герметика со временем неизбежно приведет к утечкам.
Профессиональный инженерный подход использует трехслойную гидроизоляцию и скрытую дренажную систему :
Открытый текст
[Верхний слой] Нейтральный атмосферостойкий силиконовый герметик + опорный стержень из пеноматериала ↓ [Расширение] Компенсационный зазор 10–12 мм между стеклянными панелями ↓ [Вторичный] Скрытый U-образный дренажный канал из алюминия/нержавеющей стали ↓ [Опора] Резиновая прокладка из EPDM + Основная стальная опорная балка

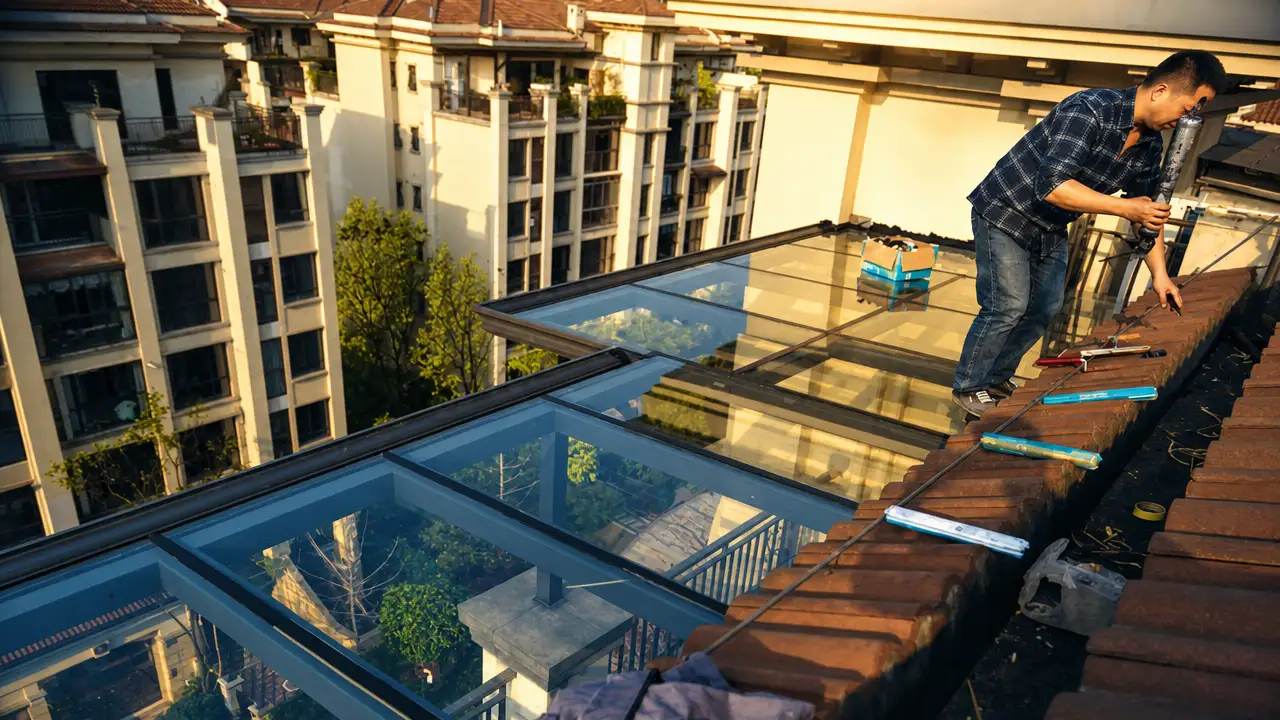

Компенсатор ( 10–12 мм ): Никогда не стыкуйте края стекла плотно друг к другу. Всегда вставляйте круглый пенопластовый стержень перед нанесением нейтрального силиконового герметика.
Скрытый U-образный слив: поместите U-образный желоб из алюминия или нержавеющей стали непосредственно под стеклянный шов. Если верхний силиконовый герметик со временем разрушается, вода попадает прямо в U-образный канал и безопасно стекает к внешнему краю.
Требование к уклону ( > 5 % ): поддерживайте наклон вниз не менее 5 % (например, перепад 9 см на консоли высотой 1,8 м ) во избежание стоячей воды и скопления ила.
Настенный отлив (корневой шов): вставьте край стекла со стороны стены под металлическую отливную пластину с силиконовым уплотнением, чтобы обеспечить плавный водораздел с внешним фасадом.
Хорошо спроектированный навес из многослойного стекла сочетает в себе эстетику, структурную безопасность и бюджетные ограничения. Сочетая правильную толщину стекла ( 8 + 8 мм для средних пролетов) с подходящим промежуточным слоем (PVB для рамы, SGP для открытого края / точечной опоры) и реализуя деталь двойного дренажного шва, вы обеспечиваете гладкую, герметичную конструкцию, рассчитанную на десятилетия.
