В коммерческой архитектуре и строительном проектировании интеграция изогнутых стеклянных поверхностей превратилась из редкого эстетического утверждения в стандартизированное функциональное требование. Управление этими геометрическими профилями требует строгого понимания термодинамики, ограничений материалов и механических допусков.
В этом техническом руководстве описываются физика производства, критические инженерные параметры и контрольные показатели соответствия качества для изогнутого закаленного стекла (также называемого изогнутым закаленным стеклом ), предоставляя группам по закупкам и инженерам фасадов данные, необходимые для спецификации проекта.
Для получения изогнутого профиля безопасного уровня требуется точный и необратимый процесс термообработки. Он отличается от термического изгиба при отжиге, которому не хватает структурной прочности.

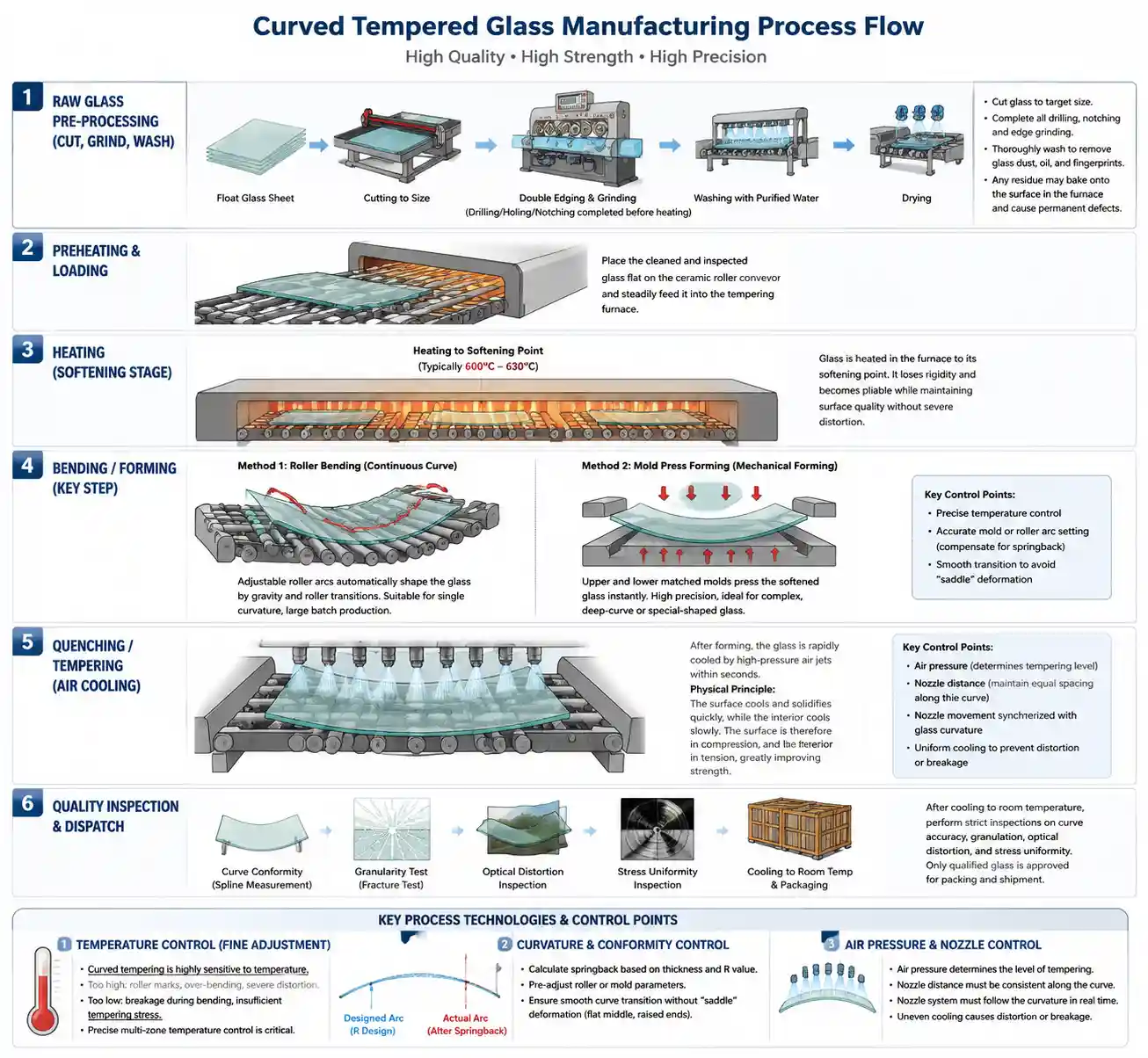

[Предварительная обработка] ---------> [Термический цикл] ---------> [Геометрическая формовка] ---------> [Контролируемая закалка] Резка, кромка с ЧПУ, нагрев на компьютеризированной роликовой направляющей Воздушное охлаждение под высоким давлением Сверление (предварительный отпуск) 600°C - 630°C или механическая пресс-форма создает сжатие поверхности
Выполнение предварительной обработки : перед входом в термическую линию все необработанные листы флоат-стекла должны быть подвергнуты резке, шлифовке на станке с ЧПУ, а также любому необходимому сверлению или зенковке. Закаленное стекло не подлежит механической обработке после обработки.
Термический цикл : плоские листы транспортируются с помощью керамических роликов в конвекционную печь, где они равномерно нагреваются до температуры размягчения материала — обычно от 600°C до 630°C..
Геометрическая формовка : как только стекло достигает пластичного состояния, его быстро переносят на участок гибки. Здесь стеклу придают форму с использованием одной из двух промышленных методик:
Горизонтальная гибка роликами : рольганг динамически регулирует координаты своей дуги. Мягкое стекло колеблется на направляющей, используя силу тяжести и механическую синхронизацию для достижения заданного радиуса. Это идеально подходит для цилиндрических конфигураций с одной кривизной.
Механическое прессование : стекло механически прессуется между охватывающей и охватывающей жесткими формами. Этот метод обеспечивает более жесткие допуски и необходим для сложных, глубоких или неоднородных сферических геометрических форм.
Контролируемая закалка : сразу после формирования стекло подвергается быстрому охлаждению с помощью воздушных форсунок под высоким давлением. Внешние поверхности затвердевают мгновенно, а ядро остывает медленнее. Когда ядро сжимается, оно вызывает постоянное сжимающее напряжение на внешних слоях ( ≥ 90 МПа ), уравновешиваемое внутренним растягивающим напряжением. В результате этой трансформации получается архитектурное стекло, ударопрочность которого в 4–5 раз выше, чем у отожженного стекла.
Основной проблемой при выборе изогнутых профилей является соответствие требуемой толщины стекла физическим ограничениям термической обработки. Минимальный радиус изгиба ( значение R ) строго зависит от толщины стекла; превышение этих порогов приводит к оптическим искажениям или разрушению конструкции во время закалки.
В таблице ниже указаны стандартные пороговые значения промышленного производства:
Номинальная толщина (мм) | Стандартный минимальный радиус изгиба (R) | Максимальный архитектурный размер (стандартная линия) |
5 мм – 6 мм | 450 мм – 500 мм | 2440 мм х 3660 мм |
8 мм – 10 мм | 600 мм – 800 мм | 3300 мм х 4800 мм |
12 мм – 15 мм | 1000 мм – 1200 мм | 3300 мм х 6000 мм |
19 мм+ | ≥ 1500 мм | Изогнутое стекло большого размера (линии индивидуального проекта) |
При указании размеров инженеры должны учитывать незначительное «пружинение» материала или отклонение радиуса, которое возникает на этапе закалки по мере выравнивания напряжений. Стандартные промышленные допуски обычно требуют:
Отклонение дуги : от ± 2,0 мм до ± 3,0 мм на погонный метр.
Линейная плоскостность. Локализованное отклонение кромки : ≤ 0,3 мм на 300 мм..
Для коммерческих конвертов, структурных балюстрад или верхнего остекления одинарное стекло часто не соответствует структурным или экологическим строительным нормам. В проектах часто используются композиты с глубокой обработкой для повышения производительности.
Чтобы соответствовать требованиям безопасности на высоте и на высоте, два или более слоев изогнутого закаленного стекла склеиваются с использованием специального промежуточного слоя под воздействием высокой температуры и давления в автоклаве.
ПВБ (поливинилбутираль) : обеспечивает стандартную защиту от ударов, акустическое демпфирование и защиту от ультрафиолета. Подходит для внутренних перил из изогнутого стекла и стандартных навесных стен.
SGP (SentryGlas Plus Ionoplast) : Обеспечивает в пять раз большую прочность на разрыв и в 10 раз большую жесткость, чем стандартный ПВБ. Изогнутое многослойное стекло SGP предназначено для зон ураганов, структурных стеклянных ребер, стеклянных полов и взрывостойких фасадов благодаря своей несущей способности после разрушения.
Стандартное прозрачное флоат-стекло содержит более высокие концентрации оксида железа ( Fe2O3 ), придающего зеленый оттенок, который усиливается вдоль изогнутых линий обзора и многослойных стекол. Выбор изогнутого стекла с низким содержанием железа (ультрапрозрачного) снижает содержание железа примерно с 0,1% до менее 0,01% . Такая оптимизация гарантирует высокие индексы цветопередачи ( CRI ) и максимальный коэффициент пропускания видимого света ( VLT ), что крайне желательно для элитных витрин розничной торговли и смотровых площадок.
Преобразование ковкого стекла с помощью локализованных роликов сопряжено с особыми механическими рисками, которые необходимо контролировать с помощью строгих протоколов обеспечения качества (QA).
[Неравномерное распределение тепла] ---> Разнонаправленное искажение [Несогласованный поток воздуха в сопле] ---> Локализованная анизотропия (радужное свечение) [Избыточное трение роликов] ---> Характер роликовых волн (оптическое искажение)
Визуальные искажения и роликовые волны : Если температурный профиль печи неравномерный или время выдержки слишком велико, стекло будет слегка провисать между керамическими роликами. Это создает микроскопические поверхностные волны ( искажение роликовых волн ). В спецификациях закупок должна быть указана максимальная глубина от выступа до впадины ( < 0,15 мм для фасадов с высокими техническими характеристиками).
Анизотропия (характер деформации) : неравномерное давление воздуха во время фазы закалки создает зоны локализованного напряжения. При поляризованном естественном свете эти зоны выглядят как темные пятна или переливающиеся кольца (двойное лучепреломление). Эту проблему необходимо смягчить с помощью многоканальных систем сканирования, проверяющих равномерность охлаждения по всей плоскости дуги.
Изогнутые закаленные профили используются в критически важных конструктивных элементах в нескольких основных секторах:
Изогнутый стеклянный фасад и ленточные окна : используются для уменьшения коэффициентов сопротивления ветра на высотных конструкциях и максимизации параметров панорамного обзора.
Ограждения для вертикальной транспортировки : специально спроектированные панорамные подъемные шахты, требующие точного соблюдения радиуса для обеспечения механического зазора для кабины.
Перед окончательной закупкой и установкой материалы должны быть проверены на соответствие региональным стандартам испытаний конструкций и безопасного стекла. Техническая заявка должна включать проверку независимыми лабораторными испытаниями для следующих регионов:
Северная Америка : сертификация SGCC (Совет по сертификации безопасного стекла), подтверждающая соответствие критериям ударопрочности ANSI Z97.1-2015 и CPSC 16 CFR 1201 .
Европа/международный уровень : документация CE Mark , подтверждающая соответствие EN 12150-1 (для термически закаленного силикатного безопасного стекла) и EN 14449 (для оценки многослойного безопасного стекла).
Океания : сертификация структурного безопасного стекла AS/NZS 2208 для использования в архитектуре в Австралии и Новой Зеландии.
